Örnek Tesisat Uygulamaları
Yağ, gres, hava ve su hatları için örnek tesisat şemaları ve boru seçimi. Alfa-lub 2007 kataloğundan.
Alfa-lub Kataloğu
Örnek Tesisat Uygulamaları

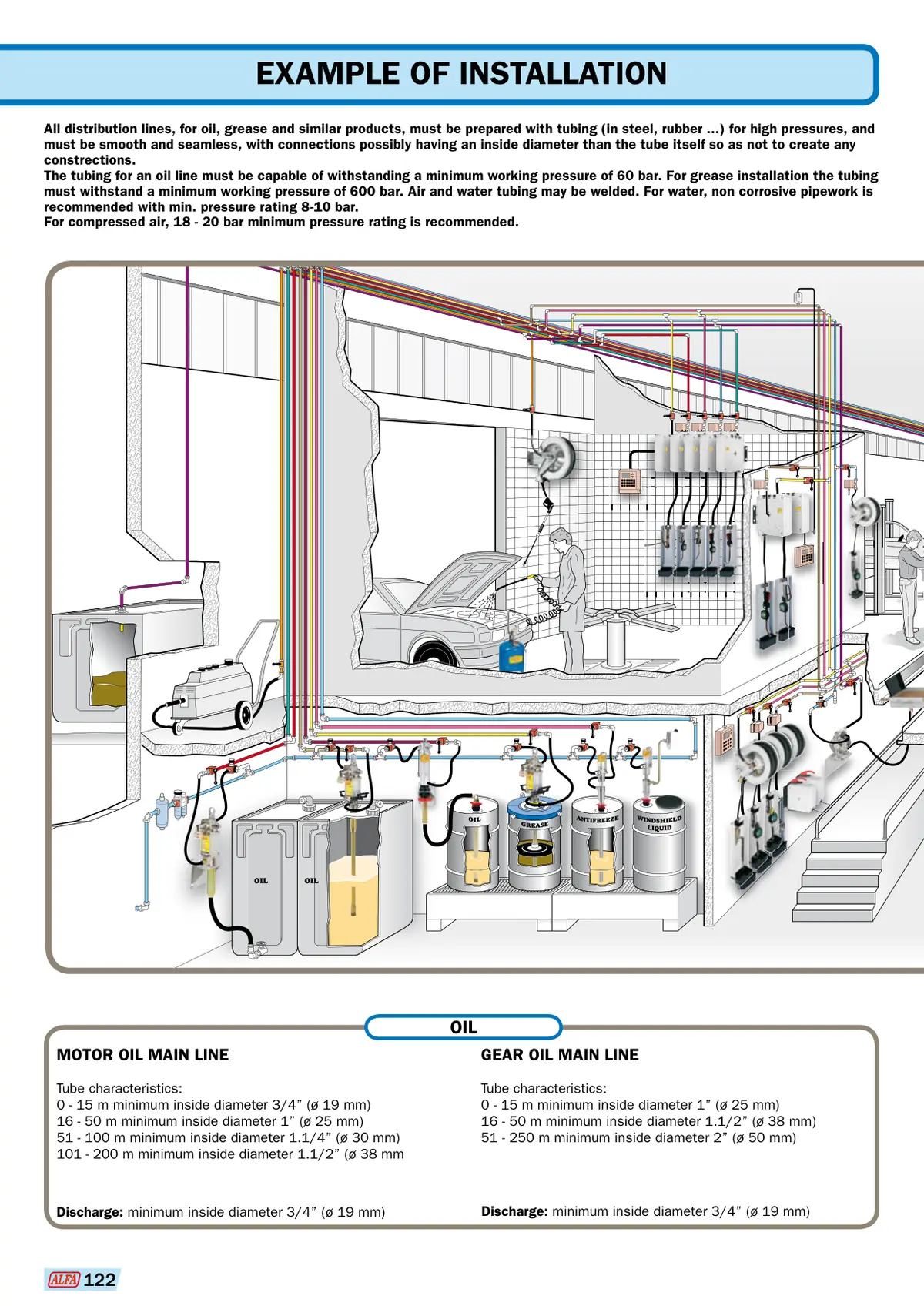

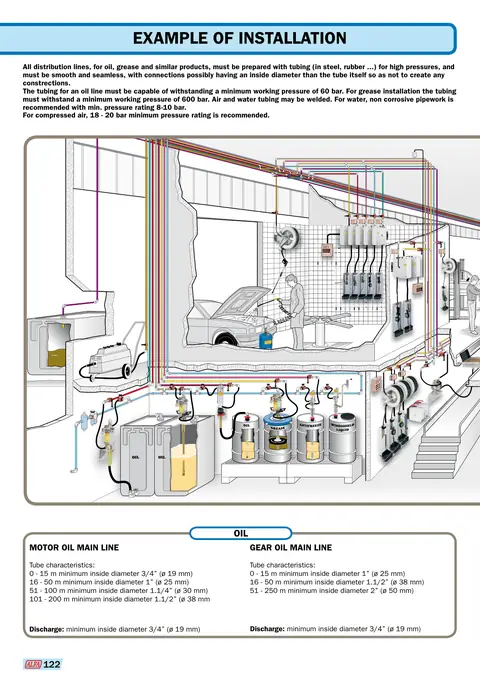

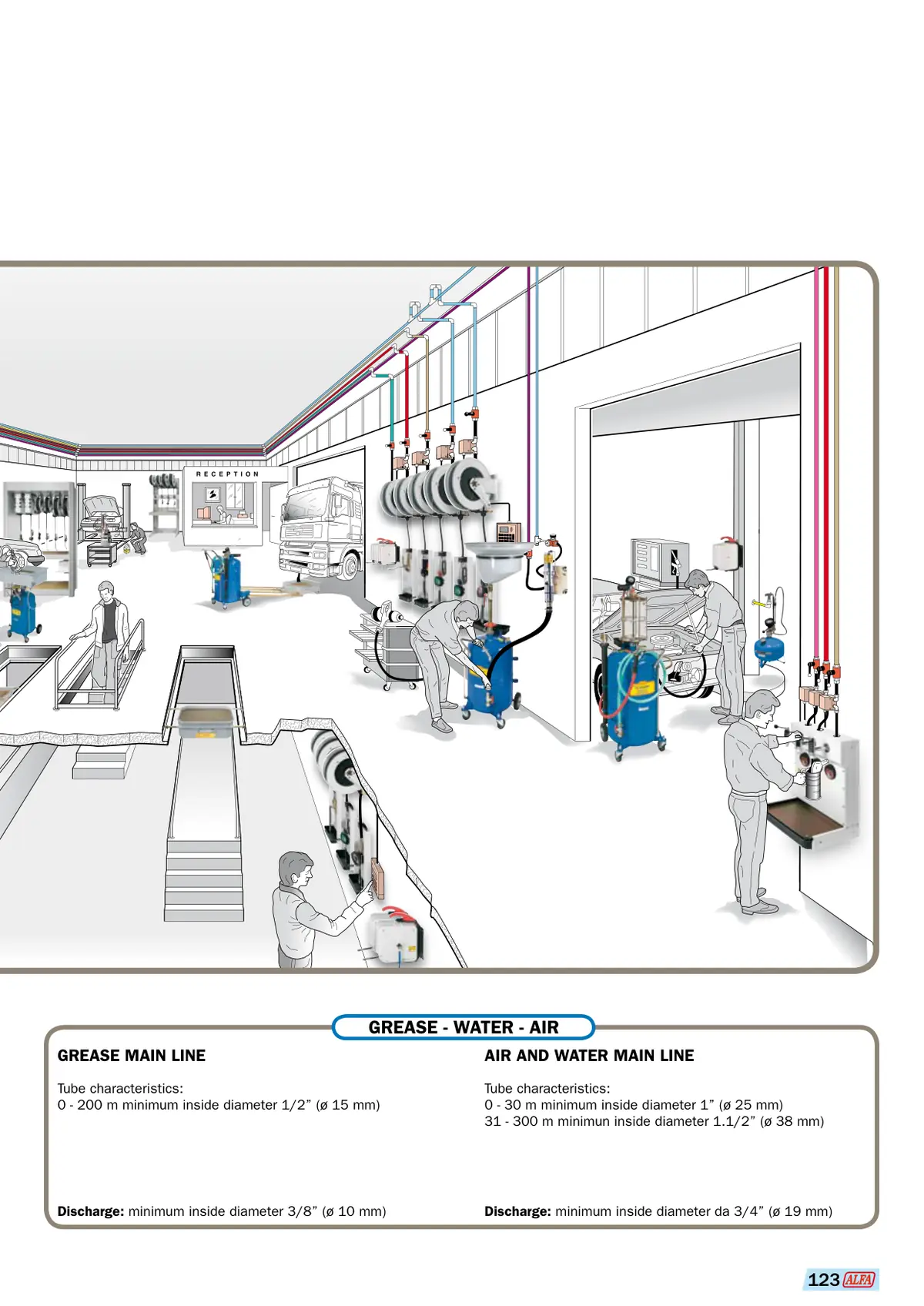

Yağ, gres ve benzeri ürünlerin dağıtım hatları yüksek basınca dayanıklı, iç yüzeyi pürüzsüz ve dikişsiz borularla kurulmalıdır; yağ hattı borusu en az 60 bar, gres hattı borusu en az 600 bar çalışma basıncına dayanmalıdır. Bu sayfalardaki şemalar yağ, gres, hava ve su ana hatlarının örnek yerleşimini gösterir. Atölyenize özel tesisat planı için Anahtar Teslim Atölye Projelendirme hizmetimize göz atabilirsiniz.
Sayfaya dokunarak büyütebilir, ok tuşlarıyla sayfalar arasında gezinebilirsiniz.
